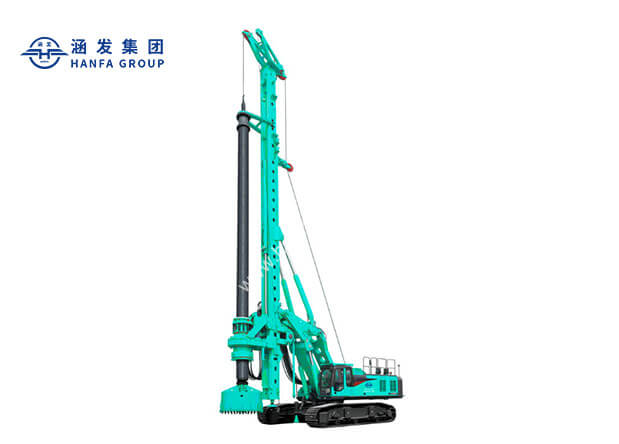

HFR103旋挖鉆機
- 鉆孔直徑: 2500-2600mm
- 鉆孔深度:94-103m
- 發動機功率:315-345kW
- 最大輸出扭矩:300-360KN.m
產品特性
優化設計的雙動臂變幅機構,優化鉸點位置,兼顧施工穩定性與轉場運輸便捷性;采用旋挖鉆機專用H型液壓伸縮式履帶底盤,裝備大直徑回轉支承,保證了超強的穩定性和運輸?shù)谋憬菪?
采用進口沃爾沃發動機,動力強勁,有效降低了燃油消耗和使用成本;
液壓系統采用負荷傳感技術,疊加總功率控制與極限功率控制技術,使液壓系統效率更高,更節能,獨立散熱器系統,散熱效率高;
涵發專有的單排繩主卷揚結構,有效的解決了鋼絲繩“咬繩”問題,大大延長了鋼絲繩的使用壽命;
動力頭擁有普通模式和入巖模式,分別針對土層和巖層作業,提高了施工效率,
動力頭具有自動旋轉功能,可在普通模式和入巖模式下轉速連續可調;
標配集中潤滑系統,維護保養更便捷,提高工作可靠性。
技術參數
| 參數名稱 | Unit | HFR94 | HFR103 | |
| 最大鉆孔直徑 | mm | ?2500/?2300* | ?2600/?2300* | |
| 最大鉆孔深度 | m | 94 | 103 | |
| 發動機 | 型號 | TAD1352VE | TAD1353VE | |
| 額定功率 | kw | 315 | 345 | |
| 動力頭 | 最大輸出扭矩 | KN.m | 300 | 360 |
| 轉速 | r/min | 6-27 | 6-27 | |
| 加壓油缸 | 最大壓力 | KN | 260 | 300 |
| 最大提升力 | KN | 330 | 350 | |
| 最大行程 | m | 6 | 6 | |
| 加壓卷揚 | 最大壓力 | KN | 330 | 300* |
| 最大提升力 | KN | 330 | 350* | |
| 最大行程 | m | 13 | 10/16* | |
| 主卷揚 | 最大提升力 | KN | 330 | 370 |
| 最大卷揚速度 | m/min | 75 | 60 | |
| 副卷揚 | 最大提升力 | KN | 100 | 100 |
| 最大卷揚速度 | m/min | 41 | 41 | |
| 鉆桅傾度 | 側向/前傾/后傾 | ° | ±?4/5/15 | ±?4/5/15 |
| 底盤 | 最大行走速度 | km/h | 1.5 | 1.3 |
| 最大爬坡度 | % | 35 | 35 | |
| 履帶板寬度 | mm | 800 | 800 | |
| 履帶最大總寬 | mm | 3500-4800 | 3500-4900 | |
| 液壓系統 | 工作壓力 | Mpa | 33 | 33 |
| 整機質量 | t | 106 | 115 | |
| 外形尺寸 | 工作狀態 | mm | 10825 x 4800 x 25510 | 10870 x 4900 x 25820 |
| 運輸狀態 | mm | 19885 x 3500 x 3775 | 20650 x 3500 x 3845 | |
注：帶“*”的參數為卷揚加壓配置對應參數。
