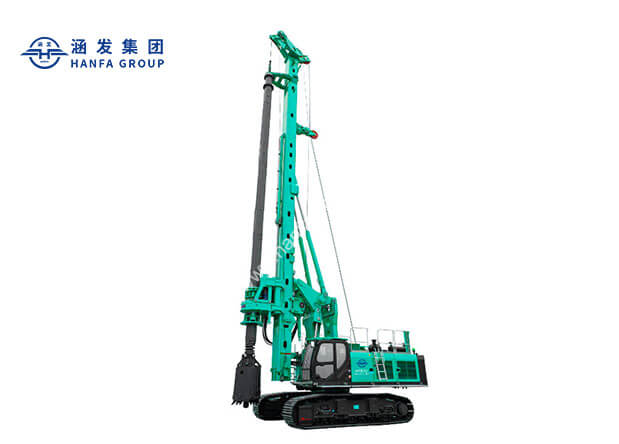

HFR70旋挖鉆機
- 鉆孔直徑: 1800-2200mm
- 鉆孔深度:65-70m
- 發動機功率:212-270kW/em>
- 最大輸出扭矩:210-240KN.m
產品特性
一機多能,可實現油缸加壓、卷揚加壓、搓管機等功能快速切換,滿足更多不同工程施工需求;
配置五十鈴電控渦輪增壓發動機,油耗更低,服務方便快捷;
動力頭、主卷揚工作性能提升20%,作業效率更高;
主、副卷揚均采用單排繩技術,鋼絲繩壽命比多層繩長2-4倍,使用成本更低;
采用雙動臂大平行四邊形變幅機構,支撐角度大,支撐范圍增加16%,作業更穩定;
液壓主系統采用負流量控制技術,響應快,操控性能好;
大功率溫控獨立液壓油冷卻器,滿足高溫地區施工,且可隨溫度變化調節風扇轉速,實現節能；
智能控制系統實現鉆桅垂直度自動調節與顯示、自動回轉、自動甩土、長螺旋工法自動提升灌注及樁型顯示等功能,采用總線面板設計,有效防止誤操作;
底盤可配運輸支腿(選裝),遙控操作,運輸轉場更簡便、安全；
技術參數
| 參數名稱 | 單位 | HFR65 | HFR70 | |
| 最大鉆孔直徑 | mm | ?1800 | ?2200/?2000* | |
| 最大鉆孔深度 | m | 65 | 70 | |
| 發動機 | 型號 | 6HK1X | 6UZ1X | |
| 額定功率 | kw | 212 | 270 | |
| 動力頭 | 最大輸出扭矩 | KN.m | 210 | 240 |
| 轉速 | r/min | 7-30 | 7-30 | |
| 加壓油缸 | 最大壓力 | KN | 210 | 210 |
| 最大提升力 | KN | 210 | 220 | |
| 最大行程 | m | 4.8 | 5 | |
| 加壓卷揚 | 最大壓力 | KN | 210* | 250* |
| 最大提升力 | KN | 210* | 250* | |
| 最大行程 | m | 13* | 13* | |
| 主卷揚 | 最大提升力 | KN | 190 | 240 |
| 最大卷揚速度 | m/min | 70 | 70 | |
| 副卷揚 | 最大提升力 | KN | 80 | 80 |
| 最大卷揚速度 | m/min | 70 | 70 | |
| 鉆桅傾度 | 側向/前傾/后傾 | ° | ±?4/5/15 | ±?4/5/15 |
| 底盤 | 最大行走速度 | km/h | 1.9 | 1.8 |
| 最大爬坡度 | % | 40 | 35 | |
| 履帶板寬度 | mm | 700 | 800 | |
| 履帶最大總寬 | mm | 2960-4200 | 3250-4400 | |
| 液壓系統 | 工作壓力 | Mpa | 35 | 35 |
| 整機質量 | t | 70 | 84 | |
| 外形尺寸 | 工作狀態 | mm | 8800 x 4200 x 21215 | 8870 x 4400 x 22800 |
| 運輸狀態 | mm | 16576 x 3000 x 3514 | 17525 x 3250 x 3594 | |
注：帶“*”的參數為卷揚加壓配置對應參數。
