HFJ33鑿巖機
- 鉆孔直徑: 5268/5843/6140mm
- 重量:≤3000 kg
- 發動機功率:173kW
- 旋轉扭矩:907N.m
產品介紹
作業面積達168平方米 大型隧道和礦山直接控制大型鉆機，配備三個重型動臂和鷹式高動臂基座，大大增加了工作范圍。 該機器使用了多種型號的漂流器，可以滿足客戶的各種需求。
產品特性
- 1漂流者 雙緩沖HF103 / HF 104鑿巖機，可延長鉆具的使用壽命。 并潤滑所有齒輪連接，以減少漂移器的內部污染。
- 2液壓進給梁 重型鋁合金進給梁，使用壽命長，對彎曲和變形具有很高的耐受性。 用不銹鋼包裝紙覆蓋，并在活動部件之間襯以合成耐磨墊。
- 3底盤 鉸接式重型底盤，四輪驅動。 低六缸柴油機驅動 尾氣排放 四個液壓支撐腿可保持巨型裝置穩定。
- 4鉆孔系統 鉆孔自動控制系統，具有自動套環和旋轉壓力控制進給，進料壓力控制敲擊和自動防卡塞。 涵發獨特的孔底沖洗系統，可清潔孔。
- 5液壓臂 箱式重型動臂具有多重配合，可實現精確的液壓全向平行保持。

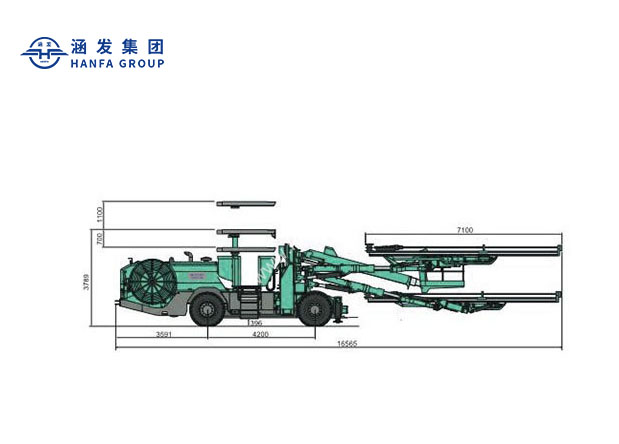

- 6其他 具有高度可調安全頂篷的FOPS。 電纜盤 電動往復式壓縮機 電動增壓水泵 LED工作燈 側面圖
產品應用

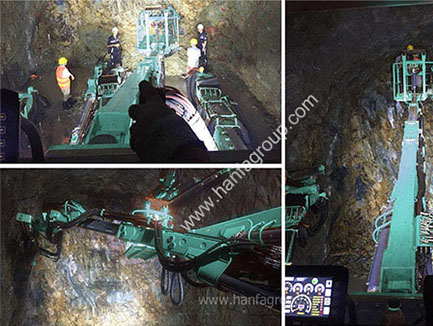

HFJ33適用于公路、鐵路、水電等地下工程和隧道施工。配有三條重型鉆臂和一個服務平臺，升降式駕駛艙、自開式電纜及水管卷筒、自動黃油加注系統，使得操作維護更為方便。兩個外側鉆臂配有鷹式臂座、可選配自動換釬機構，適用于更大斷面的掘進、錨桿等應用。采用全液壓先導比例控制方式，控制精準、故障率低。裝備高頻液壓鑿巖機，以滿足客戶的高效需求。
技術參數
| 服務平臺 | ||||
| 平行保持 | 完全 | 大臂擺動角 | ±45° | |
| ??????工作高度（底部）：12000mm | ||||
| 額定載荷 | 600kg | |||
| 推進器 | ||||
| 總長 | 6110mm | 6776mm | 7386mm | 7996mm |
| 鉆桿長度 | 4305mm | 4915mm | 5525mm | 6135mm |
| 鉆孔深度 | 4013mm | 4623mm | 5223mm | 5843mm |
| 提拔力 | 20.0KN | 20.0KN | 20.0KN | 20.0KN |
| 鑿巖機（HF104) | ||||
| 機頂至回轉中心 | 88mm | 回轉速度 | 0-388rpm | |
| 沖擊功率 | 20kW | 回轉扭矩（最大） | 680N.m | |
| 沖擊頻率 | 60Hz | 重量 | 170Kg | |
| 鉆臂 | ||||
| 推進梁補償 | 1800mm | 鉆臂舉升角 | +68°/-45° | |
| （最大） | ||||
| 鉆臂延伸 | 1600mm | 鉆臂擺動角 | ±45° | |
| (最大） | ||||
| 平行保持 | 完全 | 推進俯仰 | +3°/-90° | |
| 推進梁翻轉 | 360° | |||
| 電器系統 | ||||
| 總裝機功率 | 220kW | 啟動方式 | 星形/三角形 | |
| 主電機 | 3*55kW | /卸載啟動 | ||
| 電壓 | 380V | 規格 | 3*185+3*95/3mm2 | |
| 頻率 | 50-60Hz | 電纜卷盤容量 | 100M | |
| 釬尾 | ||||
| 螺紋 | 直徑 | 長度 | ||
| T38 | 38mm | 525mm | ||
| R32 | 32mm | 525mm | ||
| 螺桿式空壓機系統 | ||||
| 壓力 | 7bar | 排量 | 1m3/min | |
| 電驅動增壓水泵系統 | ||||
| 工作壓力 | 17bar | 流量 | 300L/min | |
| 水管卷盤容量 | 100m | 功率 | 15kW | |
| 底盤 | ||||
| 柴油發動機 | 康明斯?QSL8.3-C240-III | |||
| 發動機額定功率（2，200rpm):179kW | ||||
| 接近角和離去角 | 15° | 輪胎 | 14.00*R24 | |
| 液壓支腿 | 4個 | 行車制動 | 2個獨立回路 | |
| 緊急停車和泊車制動 | SHAR | 郵箱容量 | 150L | |
| 載重時爬坡能力 | "1:4 | 液壓郵箱 | 750L | |
| 行走速度 | 17/10/5km/h | |||
| T38-D38-T38*6135mm | φ64-89mm錨桿使用 | |||
| R32-D32-R32*6135mm | φ64-89mm錨桿使用 | |||
| T38-H32-R32*6135mm | 掘進 | |||
