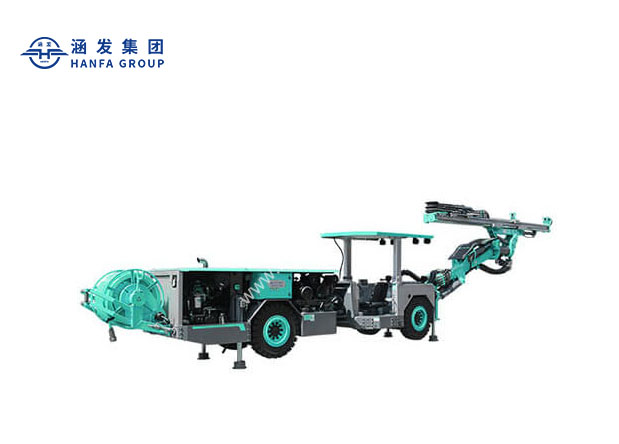

HFJ11掘進鉆機
- 鉆孔直徑: 45-89 mm
- 行駛速度:11.5/5.6 km/h
- 發動機功率:73.6kW
- 重量:≤11t
產品介紹
涵發掘進地下單臂掘進系列鉆機,廣泛適用于地下礦山開采,小型隧道掘進及錨桿孔等加固工程,其精心設計的外形、配置、系統控制等各方面將會提供給客戶更優質的穿孔體驗。
HFJ11針對窄薄礦脈開采方式及巷道尺寸特點,專業化設計了具有高通過性的超窄鉸連·接式懸浮底盤,非常適合于地下超小巷道轉場作業。采用模塊化快拆卸連接的組合型設計,可非常方便的實現整機分段拆解下井及井下組裝工作。
產品特性
- 1重型鋁合金推進梁,具有很高的抗彎、抗扭強度,使用壽命長;推進梁表面覆有不銹鋼皮,運動部件間采用聚四氟乙烯耐磨襯墊,提高使用壽命。
- 2液壓鑿巖控制系統,擁有自動開孔、無潤滑無水不沖擊、回轉壓力自動控制推進返回、推進壓力自動控制沖擊及自·動防卡軒功能。行走前后兩檔變速,過載爬坡時,發動機免熄火,自動適區降速及增大輸出扭矩。
- 3雙三角懸浮支撐鉆臂能夠保證在各個方向上準確的液壓平行保持功能。
- 4結實的鉸接式重型底盤,四輪驅動;采用四缸柴油發動機驅動;四個液壓支腿用于穩固定位;雙回路踏板式剎車加緊急停車制動器,在1其中一路甚至雙路油管損壞的前提下,也可安全制動。

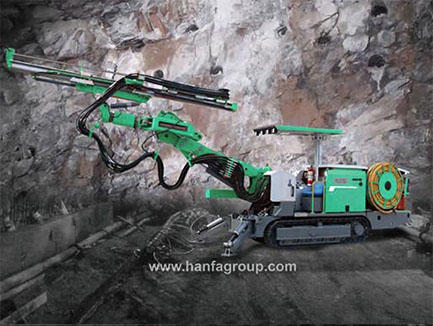

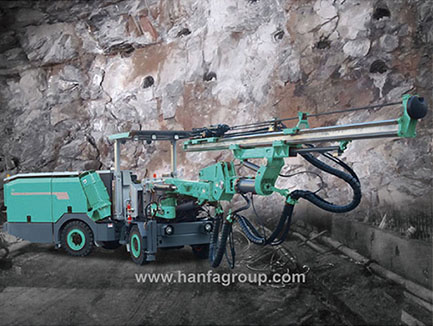

產品應用
技術參數
| 鑿孔范圍 | 45-89 mm |
| 鉆桿規格 | T38-H35 R32/3,700 mm |
| 鑿巖機型號 | HF104M |
| 柴油機 | 玉柴4DK100-T301 |
| 柴油機功率 | 73.6 kW@2,400 rpm |
| 主電機功率 | 55?kW |
| 水泵壓力及排量 | 12bar 2 m3/h |
| 空壓機壓力及排量 | 8bar 0.5 m3/min |
| 推進器總長度 | 5,500 mm |
| 行走速度 | 11.5/5.6 km/h |
| 爬坡角度 | 15° |
| 行駛轉彎半徑 | 內R2,600mm, 外R4,600mm |
| 工作端面尺寸 (寬?× 高) | 5,612x4,340 mm |
| 最大工作面積 | 15 m2 |
| 外形尺寸(長x寬×縮伸高) | 12160*1450*1400/2035mm |
| 鉆機重量 | ≤11T |
