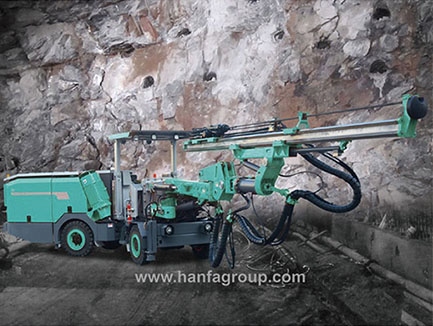

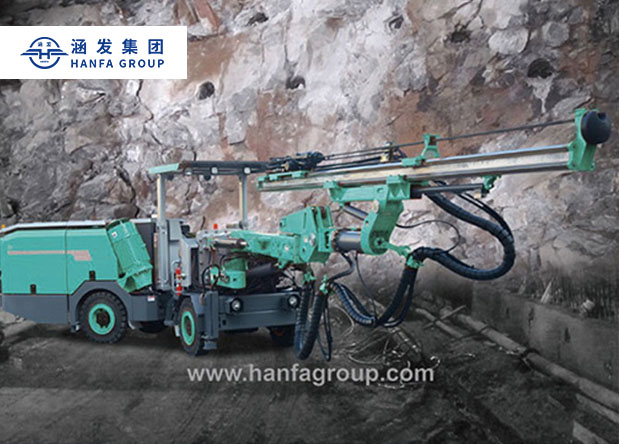

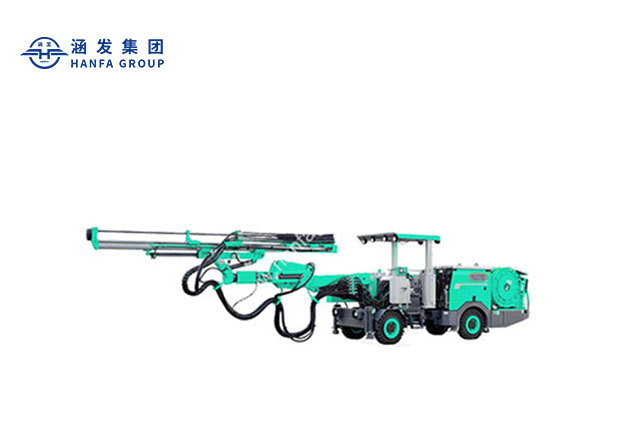

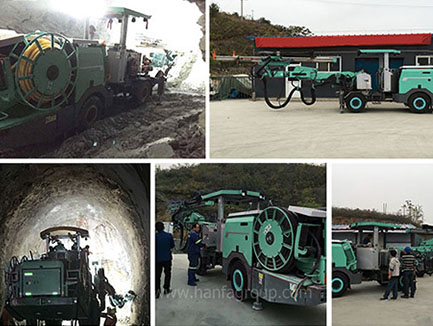

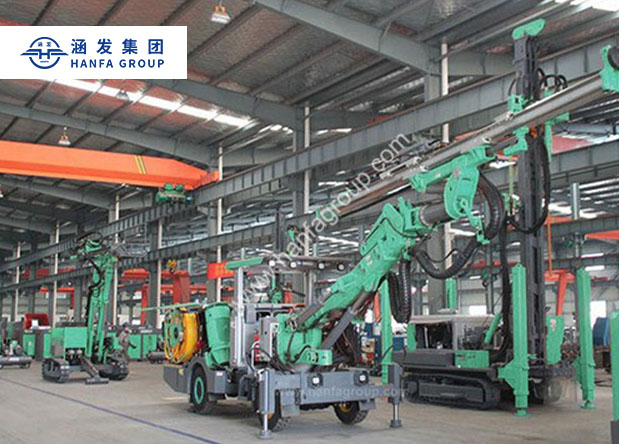

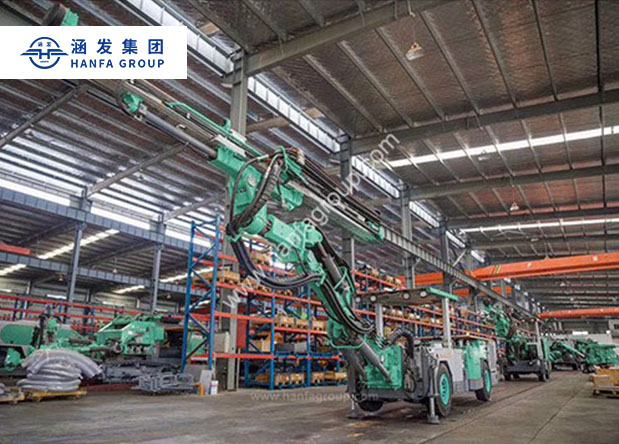

HFJ21液壓隧道巨型鉆機
- 鉆孔直徑: 41-89mm
- 鉆孔深度:2.83-4.05m
- 發動機功率:60kW
- 旋轉扭矩:380 N.m
產品介紹
功能配置:
采用環保柴油發動機驅動鉆車定位，電機驅動鉆井作業，雙動力配置，快速機動零排放，鉆井作業噪音極低。鉆機還配備高效液壓流浪漢和重型浮動和穩定的組合繁榮鉆井系統,具有高精確的自動水平定位和360旋轉功能,它允許鉆機完成35平方米的臉鉆井覆蓋在一個操作,也可用于螺栓和許多其他應用程序。
人力運輸:
采用高壓閉式循環液壓系統驅動四個車輪，實現兩級變速同時前進和后退。由于發動機在過載和爬坡時不停車，鉆機將自動調整到更低的速度和更高的扭矩輸出。雙回路踏板制動系統加緊急制動裝置，確保行車安全。只有寬度1.65米的超窄的重型底盤設計,最小轉彎半徑2.8米14度climbility和人力運輸速度12 km / h和鉆井平臺旨在鉆爆炸洞地下礦山和隧道開挖以及螺栓與專業狹窄操作設計。
控制系統:
完成鉆進程序后，再加3秒延時沖洗井底，自動回縮和沖擊停機功能，鉆機自動返回啟動模式。具有鑿巖機和鑿巖機工具自動停機保護功能，在鑿巖機怠速和沖水時起潤滑作用。先進的組合自動抗干擾系統，可根據巖石情況自動調節旋轉、進給和沖擊壓力，確保巖石鉆進始終處于最佳狀態。
智能技術:
采用CAN技術，模塊化布局，簡化電路，提高可靠性。艙蓋內的顯示面板顯示了鉆機的所有鉆井參數和運行狀態，并設有自動報警和警告，數據存儲，方便一人操作，簡化了故障查找。
產品特性
- 1新型的切割機構，圓錐臺形小直徑切割頭，破巖能力強。
- 2窄機身模塊化設計，車身寬度2.1米。
- 3噴霧配合機載風機雙重除塵，有效提高除塵效果，降低粉塵污染。
- 4采用風冷及水冷散熱，散熱效果好，在無外接水源情況下，主機可長距離移動。
- 5電氣系統采用國際著名品牌元器件，功能先進，穩定性高。
- 6液壓系統采用恒功率、壓力切斷、負載敏感控制技術，有效提高液壓元件壽命，降低系統故障。主要液壓元件均采用國際知名品牌。
產品應用
適用于地下采礦、隧道掘進、錨桿支護等作業的爆破鉆孔。
技術參數
| 鑿孔范圍 | 41-89 mm | 鉆桿尺寸 | (R32, R38,T38) 3090 mm/3700 mm/4310 mm |
| 鉆井深度 | 2830 mm/3440 mm/4050 mm | 最大工作區域 | 35 m2 |
| 鑿巖機 | |||
| 型號 | HF104M | 液壓系統壓力 | 230 bar |
| 沖擊功率 | 20 kw | 回轉速度 | 0-388 rpm |
| 最大扭矩 | 752 N.m | 機重 | 170 kg |
| 沖擊頻率 | 60 Hz | ||
| 空壓機 | |||
| 壓力 | 8 bar | 排量 | 0.3 m3/min |
| 柴油發動機 | |||
| 型號 | GN13081501 | 頻率 | 50 Hz |
| 功率 | 55 kw | 電壓 | 380 V |
| 轉速 | 1475 r/min | ||
| 推進器 | |||
| 總長度 | 4890 mm/5500 mm/6110 mm | 補償進料長度 | 1600 mm |
| 推進行程 | 2830 mm/3440 mm/4050 mm | 最大推進力 | 15 kn/19 kn |
| Boom | |||
| 平行機構 | 完全 | 進料擺角 | ±40° |
| 鉆臂延伸 | 1200 mm | 進料傾斜角度 | +25°/-48° |
| 大臂偏轉角度 | ±35° | 進料角度 | +3°/-90° |
| 大臂提升角度 | +43°/-20° | 推進器翻轉 | 360°(螺旋式) |
| 底盤 | |||
| 鉸接轉向角 | ±41° | 爬坡角度 | 15° |
| 液壓支架腿 | 4 | 油箱容量 | 63 L |
| 型號 | 4BTA3.9-C80-Ⅱ(Cummins) | RPM | 2200 r/min |
| 功率 | 60 kw/(at 2200rpm) | 扭矩 | 380 N.m/(at 1500rpm) |
| 運輸速度 | 12/4.5 km/h | 后軸擺動角 | ±10° |
| 最大牽引力 | 32 kn | 離地間隙 | 260 mm |
| 爬升角 | 14° | ||
| 電氣系統 | |||
| 起始類型 | Star / delta unloading start | 工作燈 | 2x40 W,24 V |
| 電壓 | 380 V | 乘電車燈 | 8x70 W,24 V |
| 電池 | 2x12 V,105 Ah | 電纜盤直徑 | 1100 mm |
| 水沖洗系統 | |||
| 流量 | 66 L/min | 最小進水壓力 | 2 bar |
| 壓力 | 12 bar | ||
| 重量和尺寸 | |||
| 重量 | ≤12000kg | 駕駛轉彎半徑 | Inner R 2800 mm,Outer R 4900 mm |
| 尺寸 ( 長*寬*高) | 10920mmx1650 mmx2100 mm/2800 mm | 工作覆蓋面積（寬*高） | 6600 mmx5670 mm(5600 mmx5390 mm) |
