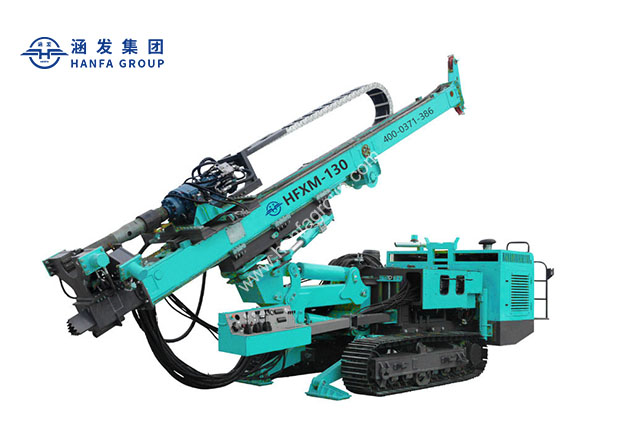

HFXM-130 錨固鉆機
- 發動機型號: QSF2.8t3TC71
- 重量:17t
- 發動機功率:53kW/2200rpm
- 旋轉扭矩:14.1kN.m
Features
- 1柴電雙動力配置，節能環保；
- 2可回轉變幅機構設計，施工作業效率高；
- 3馬達進給系統，結構簡單維護保養方便；
- 4電液雙控行走控制，方便轉場行走；
- 5可擺動履帶底盤設計，更好適應隧道場地及運輸上下板車；
- 6夾鉗、鉆桅、動力頭總成等采用模塊化設計，滿足多配置快速切換；
- 7可選配發動機預熱系統，保障低溫啟動能力；
- 8可選配超前地質預報系統，實時監測儲存鉆進數據。
技術參數
| Project |
Unit |
Parameter |
|
| Engine parameters |
Engine model |
/ |
QSF2.8t3TC71 |
| Engine power |
kW |
53kW/2200rpm |
|
| Motor parameters |
Motor Power |
kW |
75 |
| Operating Voltage |
V |
380 |
|
| Power head parameters |
Maximum torque |
kNm |
14.1 |
| Maximum speed |
r/min |
68 |
|
| Feed system parameters |
Maximum pulling force |
kN |
70 |
| Maximum feed force |
kN |
70 |
|
| Maximum lifting speed |
m/min |
40 |
|
| Feed rate |
m/min |
40 |
|
| Feed stroke |
mm |
2800 |
|
| Chassis parameters |
Outer track width |
mm |
400 |
| Total track length |
mm |
3295 |
|
| Clamp parameters |
Clamping range |
mm |
65-225 |
| Maximum horizontal hole height |
mm |
4100 |
|
| Optional drill pipe diameter |
mm |
73 89 102 114 |
|
| Total Weight |
t |
17 |
|
| Transport size |
mm |
8970×2280×2630 |
|
