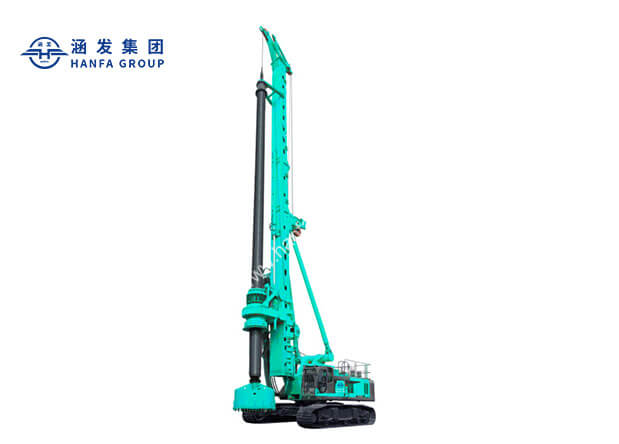

HFR108旋挖鉆機
- 鉆孔直徑: 2500-3000mm
- 鉆孔深度:91-108m
- 發動機功率:298-373kW
- 最大輸出扭矩:320-400KN.m
產品特性
專用液壓伸縮式履帶底盤,重型回轉支承,整機穩定高;
采用大三角變幅機構,保證了在大孔深樁硬地層施工的穩定性;
前置單排繩主卷揚結構,鋼絲繩壽命大大延長,使用成本更低;
康明斯發動機,動力強勁,足夠的功率儲備滿足高原施工,噪音、排放滿足歐1標準;
采用CAN總線全電控技術,簡化了液壓管路、提高整車的可靠性,充分體現了人、機、液、電的一體化;
動力頭擁有普通模式和入巖模式,分別針對土層和巖層作業,提高了施工效率;
可選卷揚加壓、套管驅動功能,滿足用戶多種需求;
標配集中潤滑系統,維護保養更便捷。
技術參數
| 參數名稱 | 單位 | HFR91 | HFR108 | |
| 最大鉆孔直徑 | mm | ?2500/?2200* | ?3000/?2800* | |
| 最大鉆孔深度 | m | 91 | 108 | |
| 發動機 | 型號 | QSM11 | QSX15 | |
| 額定功率 | kw | 298 | 373 | |
| 動力頭 | 最大輸出扭矩 | KN.m | 320 | 400 |
| 轉速 | r/min | 5.5-21 | 7-21 | |
| 加壓油缸 | 最大壓力 | KN | 250 | 300 |
| 最大提升力 | KN | 250 | 400 | |
| 最大行程 | m | 6 | 6 | |
| 加壓卷揚 | 最大壓力 | KN | 330* | 300* |
| 最大提升力 | KN | 350* | 400* | |
| 最大行程 | m | 16* | 16* | |
| 主卷揚 | 最大提升力 | KN | 280 | 420 |
| 最大卷揚速度 | m/min | 75 | 60 | |
| 副卷揚 | 最大提升力 | KN | 100 | 100 |
| 最大卷揚速度 | m/min | 65 | 65 | |
| 鉆桅傾度 | 側向/前傾/后傾 | ° | ±?4/5/15 | ±?5/5/15 |
| 底盤 | 最大行走速度 | km/h | 1.5 | 1.3 |
| 最大爬坡度 | % | 35 | 35 | |
| 履帶板寬度 | mm | 800 | 900 | |
| 履帶最大總寬 | mm | 3500-4800 | 3700-5100 | |
| 液壓系統 | 工作壓力 | Mpa | 32 | 32 |
| 整機質量 | t | 95 | 132 | |
| 外形尺寸 | 工作狀態 | mm | 10480 x 4800 x 25155 | 10530 x 5100 x 28572 |
| 運輸狀態 | mm | 16500 x 3500 x 3500 | 18025 x3700 x 3500 | |
