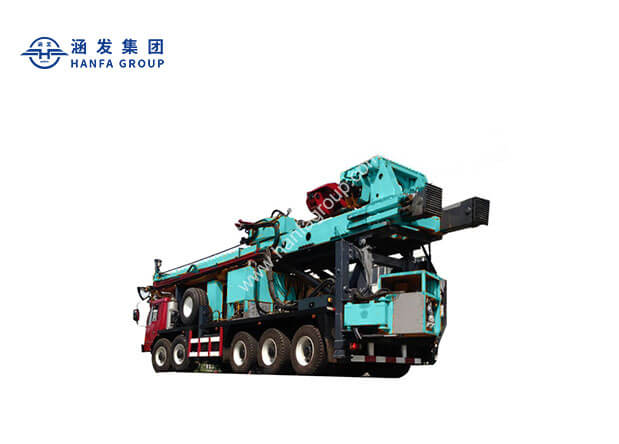

HFMC-800車載鉆床
- 鉆孔直徑: 75mm
- 鉆孔深度:1600-3200m
- 發動機功率:276kW
- 旋轉扭矩:10-20N.m
產品介紹
HFMC-800車載式煤層氣多功能鉆機是根據我廠40年的設計、制造和現場實踐經驗而設計的全液壓煤層氣鉆機。在煤層氣勘探設計中，考慮了國內煤層氣勘探的特點和國外煤層氣勘探的先進經驗;
產品特性
1. 全液壓驅動，汽車底盤設計，轉換快，運行成本低;
2. 鉆臂采用多速鏈結構，結構簡單，輸送長度短，鉆頭沖程設計為15m，不同工藝操作方便;
3.HFMC-800鉆頭可傾斜，最大傾斜角為85°，可方便地旋下鉆桿;
4. HFMC-800的旋轉由低速大扭矩電機驅動。最大扭矩可達20kN·m，最大轉速可達170r/min。
產品應用
主要用于煤層氣勘探、地下石油鉆探、油井修復和地?zé)徙@探。在我國超深巖心鉆探、工程搶修、礦井通風孔及排水管道建設等方面也有一定的應用價值。
技術參數
| 1 | 載重汽車底盤 | 型號 | HFMC-800 |
| 2 | 類型 | 10*6 | |
| 3 | 功率 | 276KW | |
| 4 | 鉆頭 | 扭矩/轉速 | 20kN·m/85rpm |
| 10kN·m/170rpm | |||
| 角度 | 0~85° | ||
| 沖程 | 15m | ||
| 主軸孔直徑 | 75mm | ||
| 5 | 給進補償 | 提升力/速度 | 800KN/ 22m/min |
| 給力/速度 | 160KN/ 55m/min | ||
| 6 | 鉆進能力(參考) | 鉆桿直徑/鉆孔深度 | Φ89mm/3200m |
| Φ114mm/2200m | |||
| Φ127mm/1600m | |||
| 旋轉直徑 | Φ800mm | ||
| 7 | 輔助絞車 | 提升力 | 40KN |
| 8 | 柴油發動機 | 型號 | KTA19-P700 |
| 功率/轉速 | 522KW/1800rpm | ||
| 9 | 液壓系統 | 類型 | Open type |
| 排水量/位移 | 2*130+2*100+2*60(L) | ||
| 壓力 | 32Mpa | ||
| 10 | 工作高度 | 最大高度 | 22m |
| 最小高度 | 13.8m | ||
| 11 | 行進能力 | 最大行進坡度 | 30° |
| 最大行駛速度 | 70km/h | ||
| 12 | 運輸尺寸 | L*W*H | 13000*2850*4250 mm |
| 13 | 總重量 | 51T |
