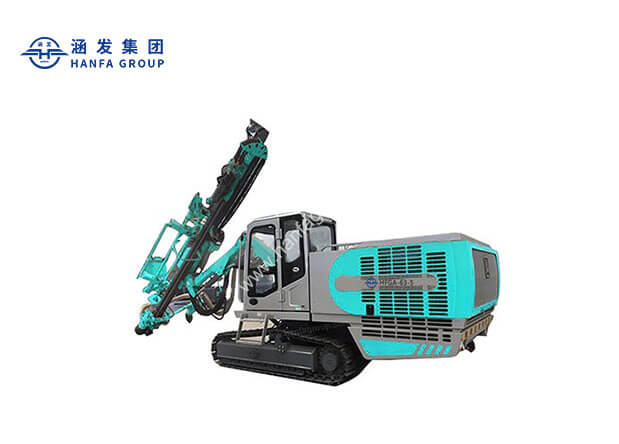

HFGA-63/63-5 頂錘鉆機
- 鉆孔直徑: 42-102mm
- 發動機功率:Cummins 93-119kW
- 推進力/起升力:16kN/20kN
- 最大風壓:7-8.5bar
全液壓分流器的優點
高頻液壓漂移器采用長而薄的沖擊活塞設計，降低了應力波峰值，延長了鉆具的使用壽命，提高了鉆井能量。
液壓緩沖機構有效地吸收了來自鉆桿的反射應力，使鉆尾和鉆桿的使用壽命加倍，并減少了鉆進給機構和鉆臂的磨損。
根據鉆探條件，可以獨立合理地調整活塞的行程，沖擊頻率，沖擊能量和沖擊壓力，并在不同巖石硬度水平下提供最佳的鉆速。
零件和規格，優點：
1. 集塵器：帶主動集塵器和預分離桶的集塵器。
2.鉆臂和油缸：高強度鉆臂和加大的油缸設計，使鉆進過程更加穩定。
3.電氣系統：壓力大，調節操作十分方便，應用PLC具有全方位的自動保護和維護功能。
4.自動加油系統：自動加油，使用壽命更長，操作更方便。
5.推進系統：采用由液壓制動馬達，鏈條，鏈輪和管從動件組成的推進系統，以提高速度和速度，橡膠軟管可以自動跟進并擰緊。
6.漂移器：高頻液壓鉆和抗干擾系統的結合使鉆削更加順暢。
7.除塵器：兩級干式強力除塵器系統，使鑿巖時無塵。
8.行走機構：沉重的底盤和扁平的氣缸相結合，使其具有超強的野性。
產品特性
- 1 一、高效節能：孔徑范圍內的鉆進速度平均為每分鐘1米，耗油量小于每米0.5升。
- 2履帶調平裝置使重心更穩定，履帶附著力更強。釬焊倉和駕駛室的防護設計可以消除人員安全的隱患。
- 3該鉆機具有靈活的鉆臂和越野功能，一次可鉆多個巖石孔，可滿足各種原始地貌的鉆進要求，孔徑≤115mm，孔深在15m以內，鉆進速度為50％高于高壓整體式井下鉆機。
- 4配備自行設計的高頻大功率液壓鉆機，每臺鉆機的能耗具有無與倫比的競爭力。
產品應用
技術參數
| 主要技術規格 | HFGA-63 | HFGA-63-5 |
| 鉆機類型 | 全液壓 | 全液壓 |
| 鉆孔直徑 | 42-89mm | 64-102mm |
| 鉆桿規格 | T38(T45)x3,660/6,095mm | T38(T38)x3,660 |
| 最大功率 | 15kw | 15kw |
| 功率 | cummins 93kW | cummins 119kW |
| 推進力/提升力 | 16kN/20kN | 20kN/20kN |
| 更換鉆頭和桿座的數量 | 3+1(manual)/ 1 | 4+1(automatic) |
| 排氣 | 3.4m3/min | 5.4m3/min |
| 最大風壓 | 7bar | 8.5 bar |
| 最大的攀爬能力 | 25o | 25o |
| 履帶架擺動角度 | ±10o | ±10o |
| 高度步行速度 | high：4km/h low：2km/h | high：3.5km/h low：1.8km/h |
| 重量 | 10,500kg | 11,000kg |
