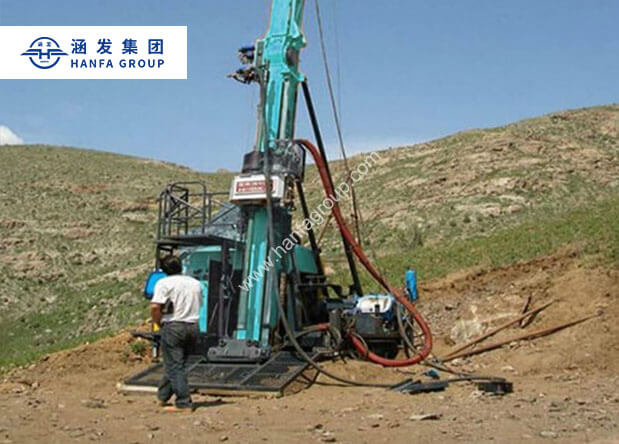

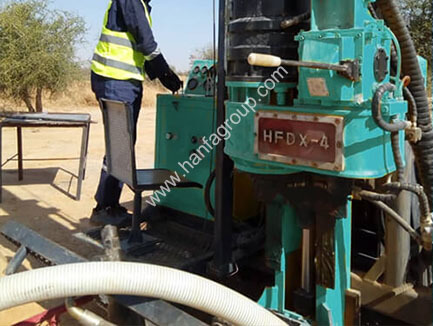

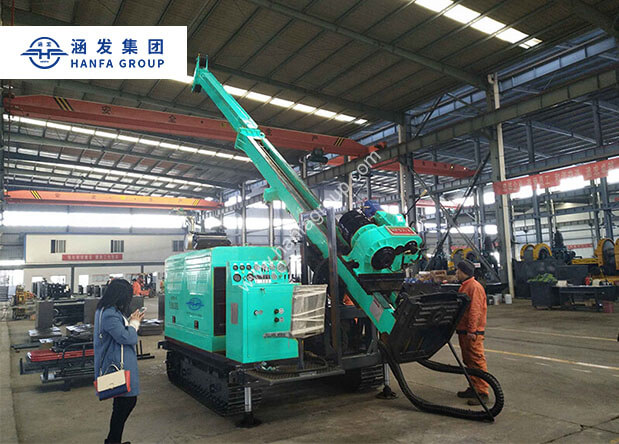

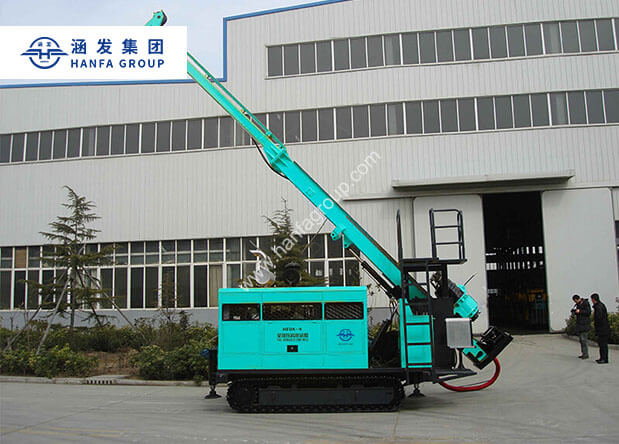

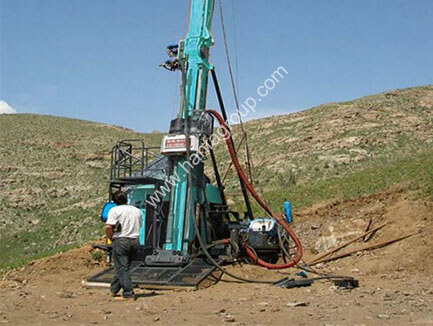

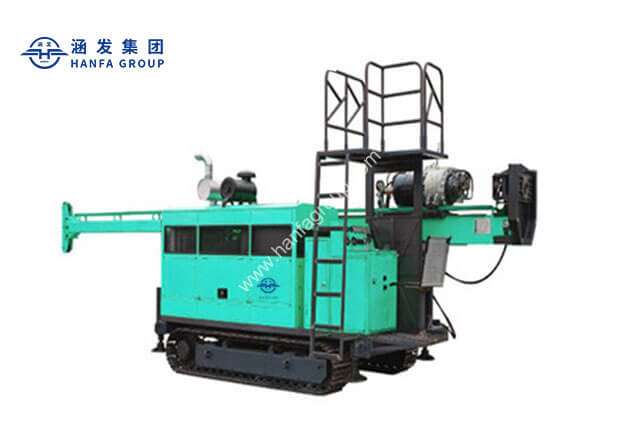

HFDX-4+ 全液壓巖心鉆機
- 鉆孔直徑: BQ,NQ, HQ, PQ
- 鉆孔深度:1050m/700m/500m/300m
- 發動機功率:132kW
- 額定轉速:2200N.m
產品介紹
采用繩索取芯金剛石鉆探技術的全液壓動力頭式巖心鉆機已成為發達國家用于固體礦床勘探的主導機型，也成為當前我國鉆探技術與裝備發展的主導趨勢。在這種趨勢下，涵發勘察機械設備有限公司根據中國的國情，成功開發出HFDX-4型履帶式巖心鉆機，該鉆機可替代進口，適用于地質、冶金、煤炭、石油、天然氣、地下水等行業。
產品特性
履帶式布置，動力頭給進與提升采用油缸直推結構。行程3.5米;主軸回轉采用單馬達驅動，機械四檔變速箱輔以液壓無級調速;桅桿有滑移觸地功能，油缸起落;桅桿可折疊運輸和存放;大通孔，高精度主軸回轉結構。
產品應用
HFDX-4+全液壓巖心鉆機適用于地質，冶金，煤炭，石油，天然氣，地下水和其他行業的勘探和勘探。
技術參數
| 柴油機 | 型號 | 康明斯6BTA5.9-C180 |
| 功率 | 132kW | |
| 轉速 | 2200rpm | |
| 鉆進能力 | BQ | 1050m |
| NQ | 700m | |
| HQ | 500m | |
| 動力頭能力 | 轉速 | 四檔無級0-1100rpm |
| 扭矩 | 4200N.m | |
| 主軸通孔直徑 | Φ98mm | |
| 最大起拔力 | 150KN | |
| 最大給進力 | 60KN | |
| 主卷?yè)P(yáng)能力 | 提升力（單繩） | 57KN |
| 鋼絲繩直徑 | 12mm | |
| 鋼絲繩長度 | 50m | |
| 繩索卷?yè)P(yáng)能力 | 提升力（單繩） | 12KN（空轂） |
| 鋼絲繩直徑 | 6mm | |
| 鋼絲繩長度 | 1000m | |
| 桅桿 | 桅桿總高度 | 11m |
| 桅桿調整角度 | 0°-90° | |
| 鉆進角度 | 45°-90° | |
| 給進行程 | 3500mm | |
| 桅桿滑動行程 | 600mm | |
| 其它 | 總重量 | 9300kg |
| 外形尺寸L×W×H | 5100×2200×2890mm | |
| 移動方式 | 鋼履帶自行式 | |
| 泥漿泵 | 型號 | BW150 |
| 下夾持器 | 夾持范圍 | 55.5-117.5mm(通孔φ154mm) |
