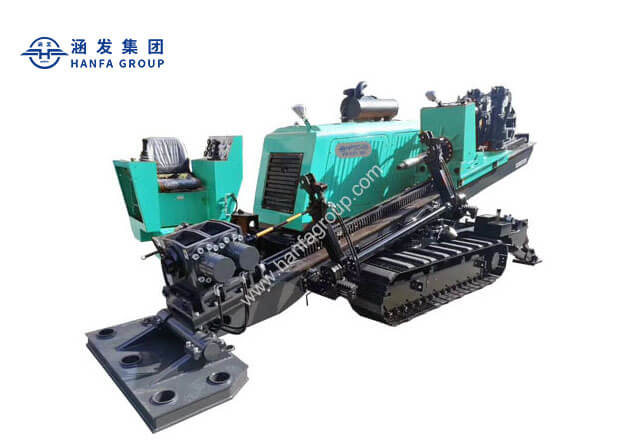

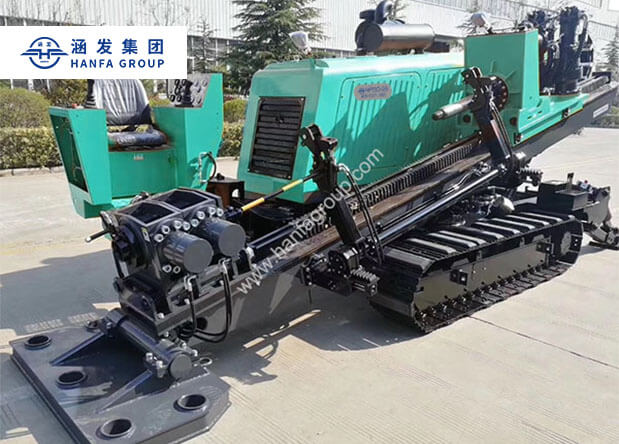

HFDD-45AH全液壓水平定向鉆機
- 最大推力: 480kN
- 最大拉力:480kN
- 發動機功率:194kW
- 旋轉扭矩:16500N.m
產品特性
- 1鉆機采用短桅桿設計理念，重量輕，操作舒適，行走采用有線遙控方式，主要配套件均選用國內外知名產品。
- 2康明斯電噴柴油機低排放、低噪聲的特點，配合采用具有國際領先水平的控制技術，不僅更適合城區施工，而且使鉆機無負載工況的動力消耗降到最低。
- 3動力頭回轉采用單馬達驅動，扭矩大，并設有兩檔無級調速功能。
- 4動力頭推拉采用雙馬達配減速機驅動，齒輪齒條式傳動，穩定性好、效率高。
- 5泥漿泵為液壓驅動、機械變速的形式，可靈活調整壓力和泵量。
- 6履帶采用鋼履帶加橡膠履靴，即可以承受高負載，又可以在各種路面上行走。
- 7配套鉆具齊全，采用φ83×3000mm鉆桿，并可根據用戶要求特殊定制。
技術參數
| 名稱 | 參數 |
| 發動機功率 | 康明斯6CTA8.3-C260 ?194KW（2200r/min） |
| 給進力/回拖力 | 480KN |
| 額定扭矩 | 16500N·m |
| 主軸轉速 | 0-60/0-120r/min |
| 給進/回拖系統 | 齒輪齒條式 |
| I檔：13m/min ?Ⅱ檔：26m/min ?Ⅲ檔:50m/min | |
| 給進行程 | 3500m |
| 導向孔直徑 | Φ240 |
| 鉆進角度 | 0-20° |
| 液壓系統壓力 | 31.5MPa |
| 泥漿泵最大流量 | 400（柱塞）/450（活塞） L/min |
| 泥漿泵最高壓力 | 8MPa |
| 鉆桿規格 | Φ83×3000mm |
| 行走速度 | 1.5-2km/h |
| 外形尺寸 | 7.2（長）X2.3(寬）X2.45（高）m |
| 質量 | 12T |
