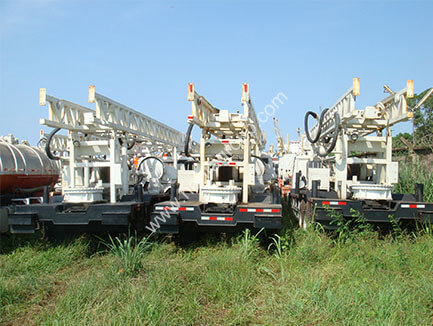

HFC700 車載式水井鉆機
- 鉆孔直徑: 500mm
- 鉆孔深度:700m
- 發動機功率:32kW
- 旋轉扭矩:4.3,5,8.5,13.3,22.7,40（reverse）kN.m
產品特性
- 1HFC700車載式鉆機為直接旋轉式鉆機。該卡車底盤采用SINOTRUK品牌的8×4專用底盤，11.00R20鋼制越野輪胎胎面，具有良好的越野性能。
- 2</span 該鉆機結構緊湊，底盤發動機采用D10.27-40柴油機，功率為196kw（強功率）鉆機具有獨立的柴油機（COMMINS 6BTA5.9-C180），功率為132kw 。不僅滿足鉆井要求，而且降低了能耗，非常實惠。
- 3該鉆機是先進的鉆井液壓缸，無級舉升，可實現自動鉆孔。它可以根據不同的地質條件自動調整鉆速。
- 4 鉆井過程可以采用加壓鉆井技術，根據不同的地質條件調節不同的壓力，并可以通過壓力表查看鉆井壓力。同時，它可以調節鉆孔速度。
- 5鉆機可通過手動快速鉆進，特別適用于土壤。對于不同的土壤可以達到不同的速度。
- 6提升力大，液壓主提升機，無級提升，可快速實現松繩。重裝升級時，提升速度需要慢一些，以免使轉盤和井口板墜落。當放下單個鉆桿時，操作快速手柄，就可以像機械葫蘆一樣快速地釋放繩索。
- 7具有液壓工具葫蘆，工具葫蘆起升力大，起升速度快，既便于裝載鉆具，鉆桿和鉆具運輸，又可以用錨固件上下滑動，非常方便裝載并卸下鉆桿。
- 8具有液壓缸前后控制雙卡板，使保險卡板關閉，達到卡住或松開管接頭的目的。
- 9采用氣動一體化設計，通過氣動遙控實現3NB-130泥漿泵離合器，自動化程度高，操作簡便。
- 10安裝了4個液壓腳和2個機械腳，每個液壓腳桿均配有防松螺母。調平鉆機后，可使用防松螺母鎖緊油缸。因此，即使氣缸泄漏，底盤也不會不穩定。
- 11轉盤采用攪拌棒，內部轉盤采用螺旋弧齒輪傳動，扭矩大，約為國內外同類產品的2倍。
- 12安裝發電機（30kw），方便夜間照明或工作。
- 13液壓系統采用開放式系統，底盤和鉆機分開操縱，可避免誤操作。安裝冬季油加熱器和夏季油散熱器，以適應不同季節的液壓油進行加熱和冷卻。
- 14該鉆機配有輔助卸料缸，可用于提升轉臺棘輪，實現輔助卸鉆頭。

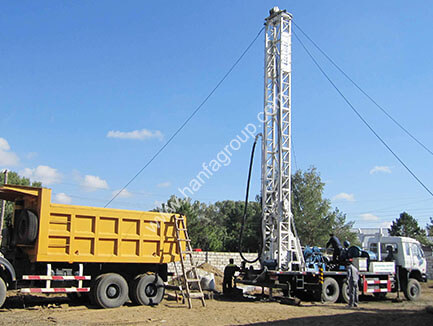

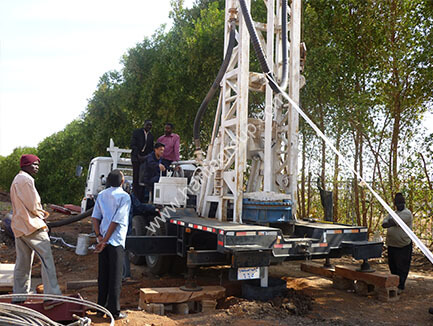

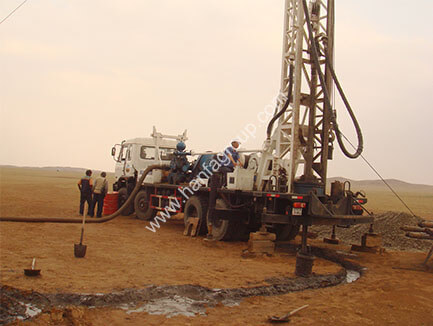

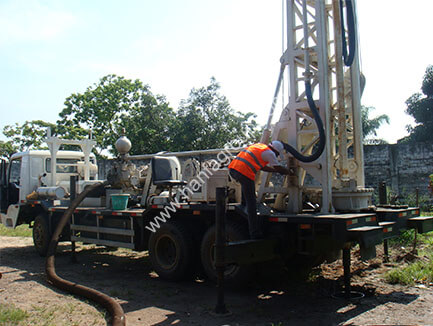

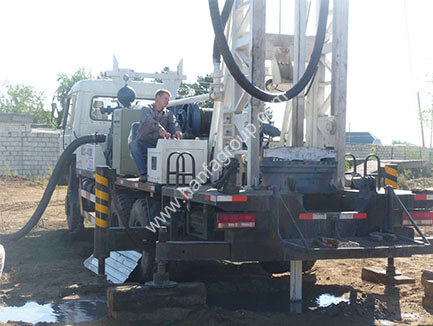

產品應用
技術參數
| 鉆孔深度（M） | 700 | ||
| 鉆孔直徑 | 500 | ||
| 轉盤轉速（r/min） | 110; 96; 56; 36; 21; 12（reverse） | ||
| 轉盤扭矩（KN.m） | 4.3, 5, 8.5, 13.3, 22.7, 40（reverse） | ||
| 油泵容量(kN/MPa) | 245/20 | ||
| 油泵進給量(kN/MPa) | 21824 | ||
| 主卷?yè)P(yáng)單繩拉力（KN） | 50 | ||
| 主鉤提升能力(KN) | 300 | ||
| 工具卷?yè)P(yáng)提升力（單繩）（KN） | 20 | ||
| 液壓起錨機的容量(KN) | 20 | ||
| ?吊鉤的起重能力（KN） | 300 | ||
| ?桅桿承載能力 (KN) | 360 | ||
| ?桅桿高度 (mm) | 11800 | ||
| 旋轉軸承 | 36 | ||
| 鉆桿 | ?主鉆桿 | 108×108×10500 | |
| ??副鉆桿?(mm) | Ф89×10×9000 | ||
| 3NB-130??? ?泥漿泵 | ?內膽直徑 | 100-140 | |
| 活塞行程 | 160 | ||
| 理論流量(L / S) | 8.4 10.3?? 12.2 ?14.3?? 16.6 | ||
| ?額定壓力(Mpa) | ? 10??? 8???? 7???? 6???? 5 | ||
| ??吸管直徑 | 152mm | ||
| ?排料管直徑 | 65mm | ||
| ?輸入功率? kW(HP) | 95 (130) | ||
| 卡車底盤 | 驅動形式 | 8*4 | |
| 引擎 | 品牌 | 東風 | |
| 額定功率（HP） | 280 | ||
| ?排放標準 | 歐洲II | ||
| 發動機 | 型號 | Commins品牌6BTA-C180 | |
| 額定功率?(kw) | 柴油動力?:? 132 | ||
| 最高速度（Km/h） | 75 | ||
| 運輸尺寸（L*W*H）(mm) | 13325×2500×4215 | ||
