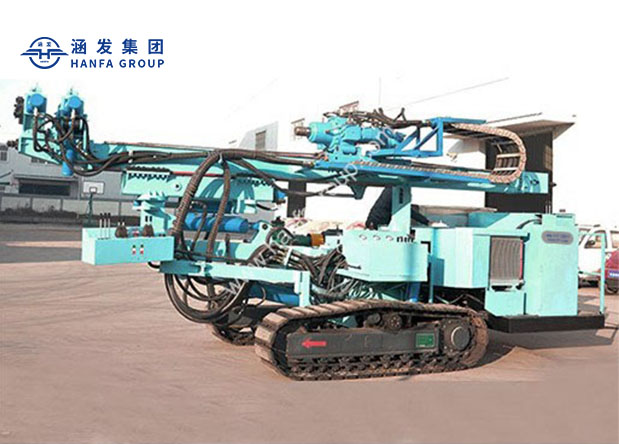

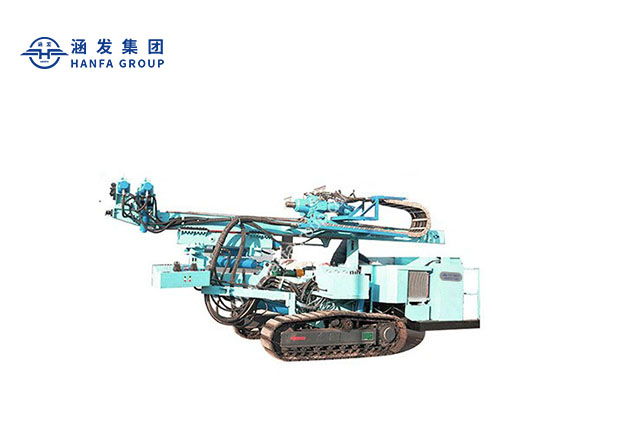

HFA7500 全液壓錨固鉆機
- 鉆孔直徑: 150-350mm
- 鉆孔深度:140-250m
- 發動機功率:45+45kW
- 旋轉扭矩:10000N.m
產品介紹
該鉆機為整體結構，可在三維空間中進行調整，實現360°施工，并配有鋼履帶行走底盤，機器移動迅速，施工方便，在不同環境下施工，夾具采用雙夾緊，可實現鉆桿和套管的自動拆下。該裝置采用高壓循環水，在砂卵石地層或不穩定裂縫地層施工中采用動力沖擊雙管旋轉鉆井施工。其施工效率高于以往傳統的施工方法。
全液壓控制，機身結構堅固。先進的設計理念，監控儀器，操作方便，確保了實際性能。設備采用電動機作為電力的主要來源,并配備了18千瓦小型柴油機作為動力行走時,上下車,總功率90千瓦電機,動力頭的旋轉是65千瓦,鉆機轉盤扭矩是兩倍相同的類型,影響和提升力非常強,工作效率高,并可一機多用,以邊坡錨固工程施工為主,也可廣泛應用于深基坑施工、地鐵、隧道、鐵路及公路的錨固施工、地質災害管理及小樁施工。
產品特性
- 1 采用浮動結構底盤，可在一定范圍內改變鉆機的啟閉角和進近角;
- 2采用大扭矩液壓沖擊旋轉動力頭，可適應95%以上的地層施工;
- 3多維連桿機構角度變化，可使鉆機在三維空間360°任意改變鉆孔角度;
- 4采用電動機和柴油機可適應不同的施工環境和施工條件;
- 5配有雙爪，可完成自動卸扣功能;
- 6采用鏈條倍速，液壓進給大，進給穩定可靠，可實現雙管鉆削，及后管鉆削。

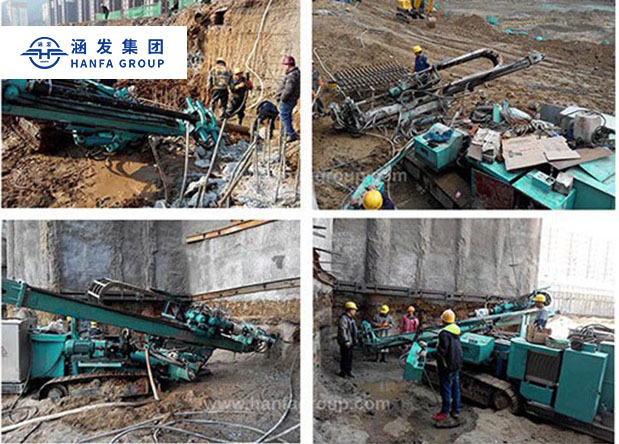

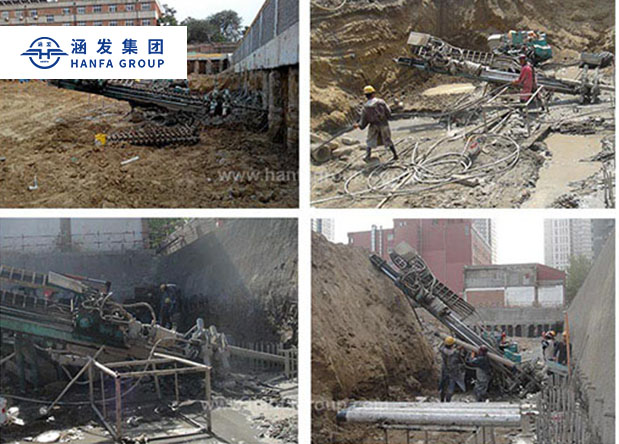

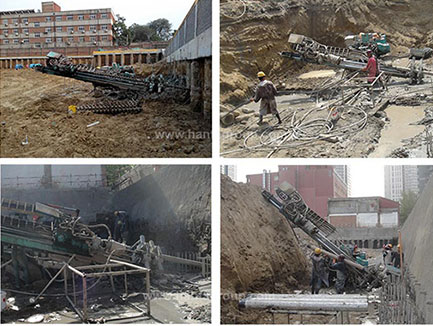

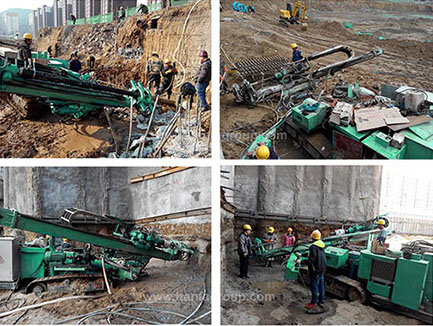

產品應用
技術參數
| 鉆孔角度 | 鉆孔直徑 | 末端孔直徑 | 鉆孔深度 | 備注 | |
| 0-360o | dia.89 102 114 | dia.150-350mm | 140-250m | 黏土層、砂層、卵石層 | |
| 轉速 | 正向旋轉 | 29r/min | 63r/min | 58r/min | 126r/min |
| 反向旋轉 | 29r/min | 63r/min | 58r/min | 126r/min | |
| 沖擊 | 沖擊壓力 | 流動 | 頻率 | 沖擊功率 | |
| 15Mpa | 117L/min | 1300 times | 450j | ||
| 最大扭矩 | 10000N.m | ||||
| 進給行程 | 最大推力 | 最大拉力 | 速度 | 拉速 | |
| 3500mm | 62kn | 94kn | 4/16.8m/min | 6/24m/min | |
| 牽引力 | 100KN | 地基承載力 | 0.068Mpa | 行走速度 | 1.5km/h |
| 爬升能力 | 20o | 承載力 | 11t | 履帶規格 | 450*135*37 |
| 底盤離地高度 | 400mm | 履帶長度 | 3965mm | 輸出扭矩 | 1400N.m |
| 柴油機 | CHANHCHAI Diesel | 18kw | 2200r/min | 步行和運輸 | |
| 電動機 | Y160M-4 | 45+45kw | 1480r/min | 正常施工 | |
| 尺寸和尺寸 | 6500*2200*2650mm | ||||
| 重量 | 10.5t | ||||
