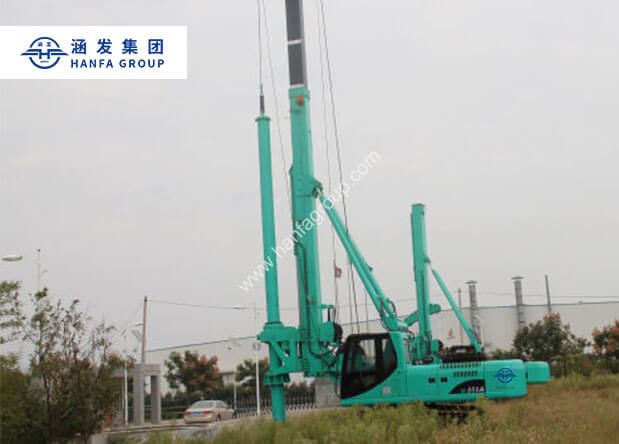

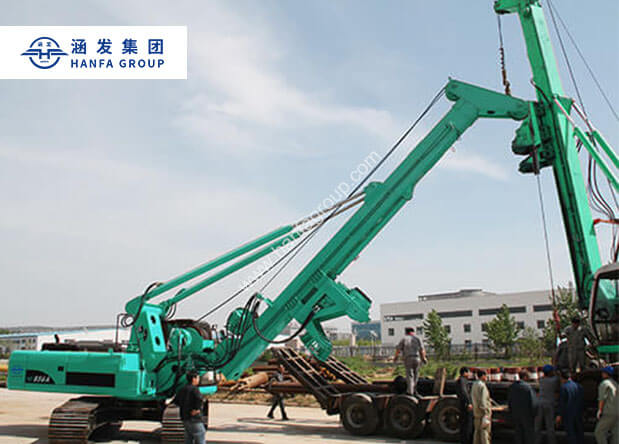

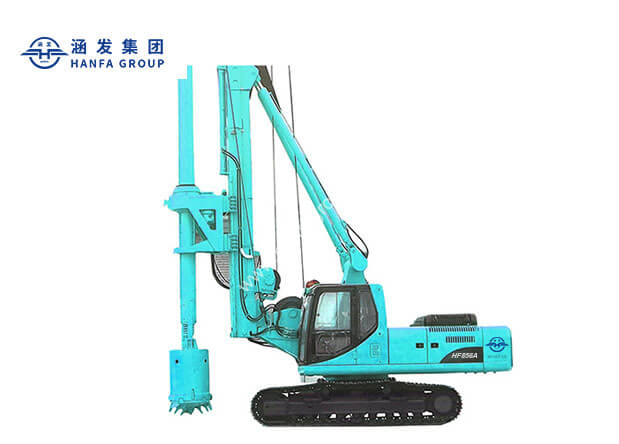

HF856A旋挖鉆機/打樁機
- 鉆孔直徑: 600-1500mm
- 鉆孔深度:56m
- 發動機功率:108kW
- 旋轉扭矩:80kN.m/em>
產品特性
1. 支柱與鉆機之間采用u型連接形式。主絞車置于操作者視線右側的u型槽內(操作者可隨時觀察主絞車的工作狀態)，結構簡單實用。
2. 采用鉆桿下導向支架結構，既保證了鉆桿在鉆進過程中的垂直性，又避免了運輸過程中支架拆卸的麻煩。

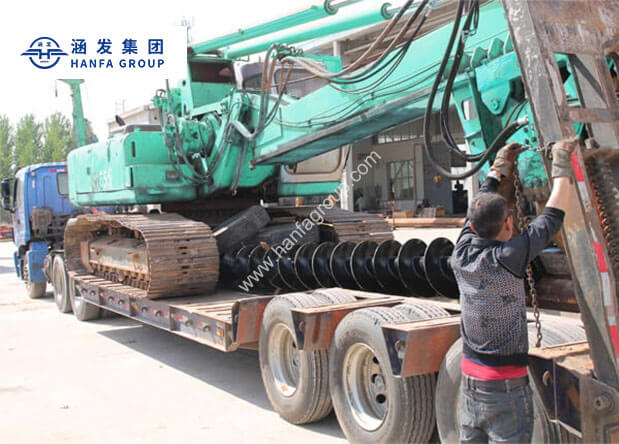

3.微型化、輕量化、實用化的設計，無需裝配的綜合運輸，大大降低了設備的使用成本和運輸成本。
4. 在工作條件下，支柱的最小垂直高度可自由調節至小于13m。選擇不同的鉆桿可以進行低空超限施工。
技術參數
| 描述 | unit | model |
| 鉆孔直徑 | mm | 600 - 1500(mm) |
| 最大鉆井深度 | m | 56(m) |
| 底盤（最大行進速度） | km/h | 3(km/h) |
| 副卷?yè)P(yáng)(鋼絲直徑) | mm | 16(mm) |
| 副卷?yè)P(yáng)(最大提升速度) | m/min | 50(m/min) |
| 副卷?yè)P(yáng)(提升力) | kN | 60(kN) |
| 主卷?yè)P(yáng)機(鋼絲直徑) | mm | 21.5(mm) |
| 主卷?yè)P(yáng)機(提升速度) | m/min | 70(m/min) |
| 主卷?yè)P(yáng)機(提升力) | kN | 120(kN) |
| 加壓油缸(最大行程) | m | 2(m) |
| 加壓油缸(最大提升力) | kN | 81(kN) |
| 加壓油缸(最大推力) | kN | 120(kN) |
| 動力頭(轉速) | r/min | 0-22(r/min) |
| 動力頭((最大扭矩) | kN.m | 80(kN.m) |
| 發動機型號 | 6bt5.9 Cummin | |
| 發動機(額定功率) | kw/rpm | 108/2100(kw/rpm) |
| 整機操作重量 | kg | 38000(kg) |
| 整體測量(傳輸數據) | mm | 13350×3200×3200(mm) |
