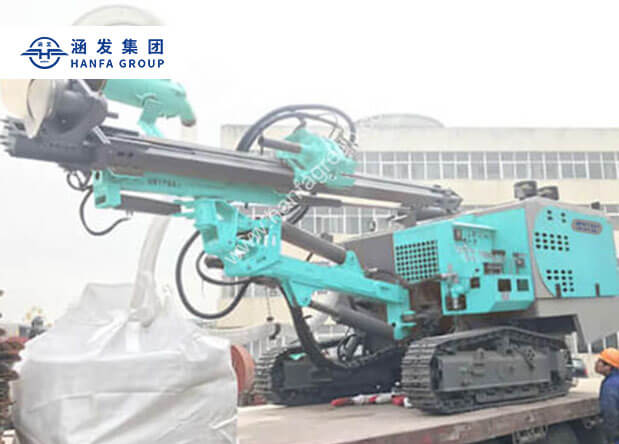

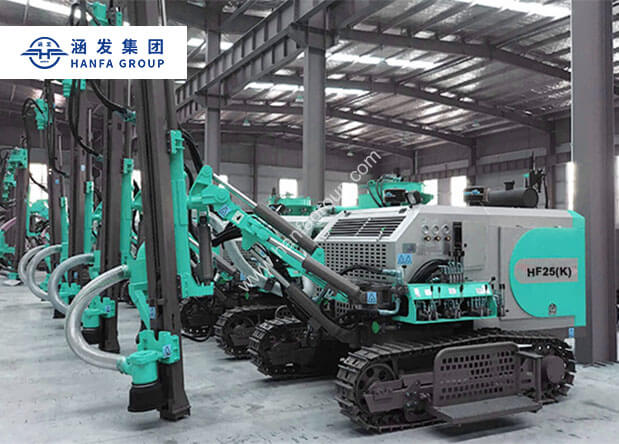

HF25(K)型潛孔鉆機供露天使用
- 鉆孔直徑: 105-152mm
- 鉆孔深度:25m
- 發動機功率:73kW
- 旋轉扭矩:4000N.m

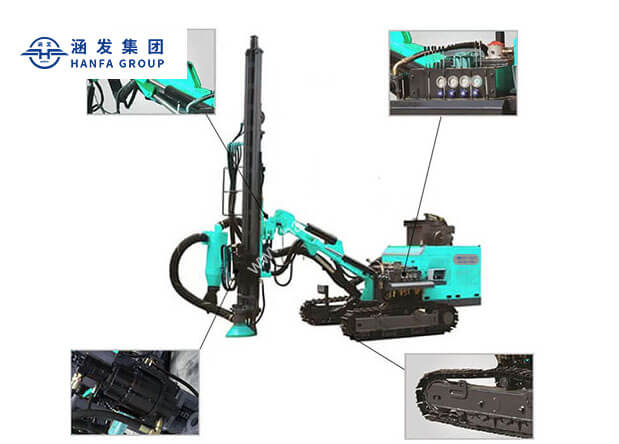

產品介紹
1. HF25(K)井底鉆機是一種符合國家柴油發動機排放規定的改進裝置。裝備玉柴四缸發動機(中國III型)，符合國家排放和環境標準。
2. 采用折疊架軌道和四輪驅動，軌道調平和柱塞行走電機，提高了工作壓力和爬坡能力。
3.膨脹節距和升降臂液壓缸使其能滿足極限位置的要求。
4.提高了轉矩和轉速。采用推進電機和鏈條，提高起升力和可靠性。
5. 殼體采用加厚型線夾，提高了強度和剛度水平，增加了圓環，裝卸方便。
提示
1. 可加裝放大除塵器，除塵效果更佳，運行更環?？煽?。
2. 1.空氣壓縮機的選擇取決于孔的直徑和空氣軟管的長度。

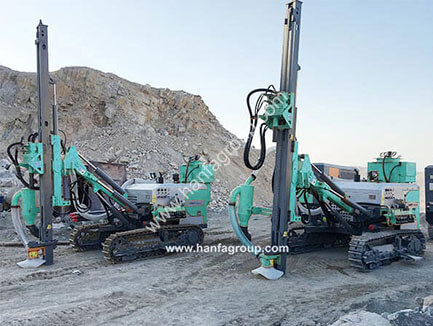

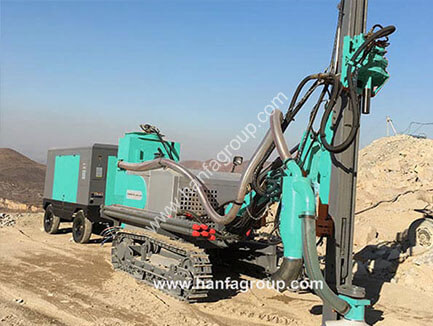

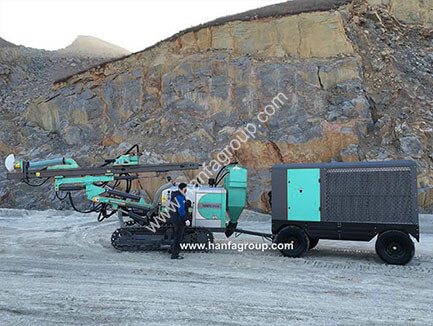

產品應用
技術參數
| 型號 | HF25(K) |
| 整機重量 | 6500kg |
| 尺寸 | 6800x2200x2852mm |
| 鉆井硬度 | F=6-20 |
| 鉆孔直徑 | 105-152mm |
| 經濟鉆井深度 | 25m |
| 轉速 | 0-100rpm |
| 旋轉扭矩 | 4000N.m |
| 提升力 | 25KN |
| 上料方式 | Motor+roller chain |
| 自由行程 | 4150mm |
| 行駛速度 | 0-4km/h |
| 攀爬能力 | ≤30° |
| 離地間隙 | 440mm |
| 射束傾斜角 | Down: 135°, up: 50°, total: 158° |
| 鉆桿擺動角度 | Left: 50°, right: 50°, total: 100° |
| 鉆桿俯仰角度 | Down: 50°, up: 25°, total: 75° |
| 鉆桿擺動角度 | Left: 45°, right: 45°, total: 90° |
| 軌道水準角 | ±10° |
| 梁的補償長度 | 900mm |
| 支持的力量 | Yuchai YC4DK100-T304(73KW/2200r/min) |
| 潛孔錘 | K40 |
| 鉆井桿 | 76x3m or 89x3m |
| 空氣消耗量 | 15-22m3/min |
| 最大水平鉆孔高度 | 3500mm |
| 水平孔的最小高度 | 350mm |
